POR QUE ESCOLHER ESTE PRODUTO?

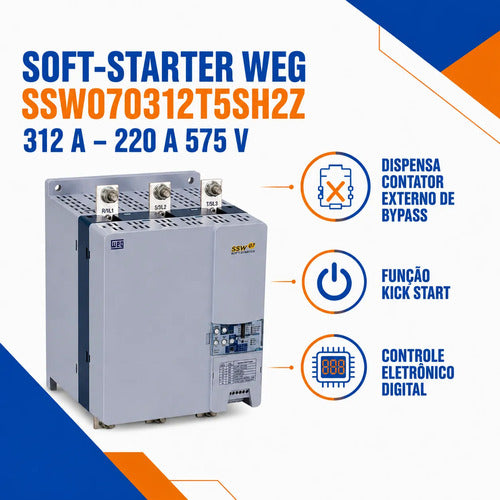

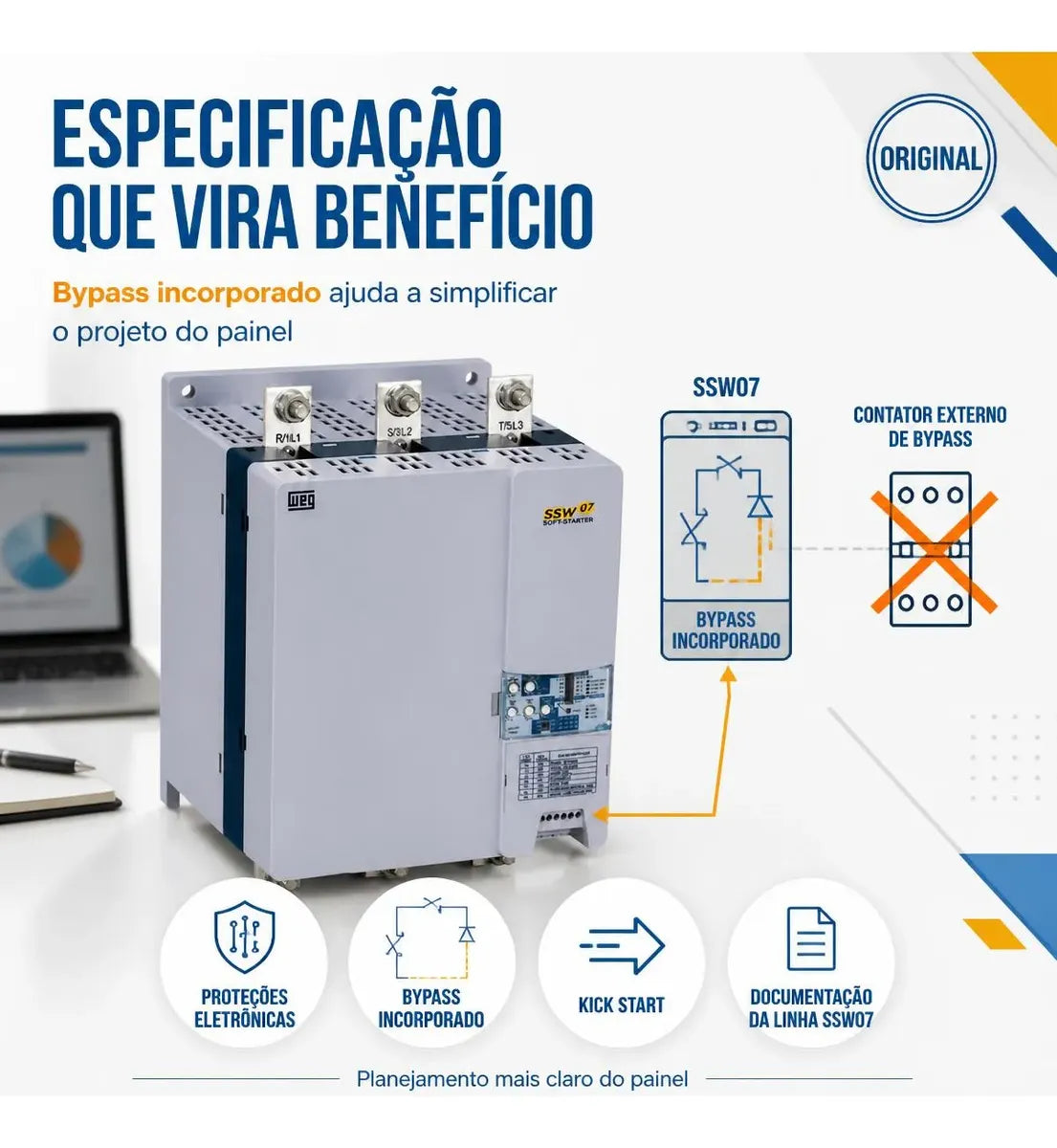

 GRANDE DIFERENCIAL — BYPASS INCORPORADO

A SSW07 possui bypass incorporado, dispensando a necessidade de um contator externo de bypass na configuração padrão da partida. Isso ajuda a reduzir componentes no painel, simplifica a instalação e diminui a dissipação de calor após a partida do motor.

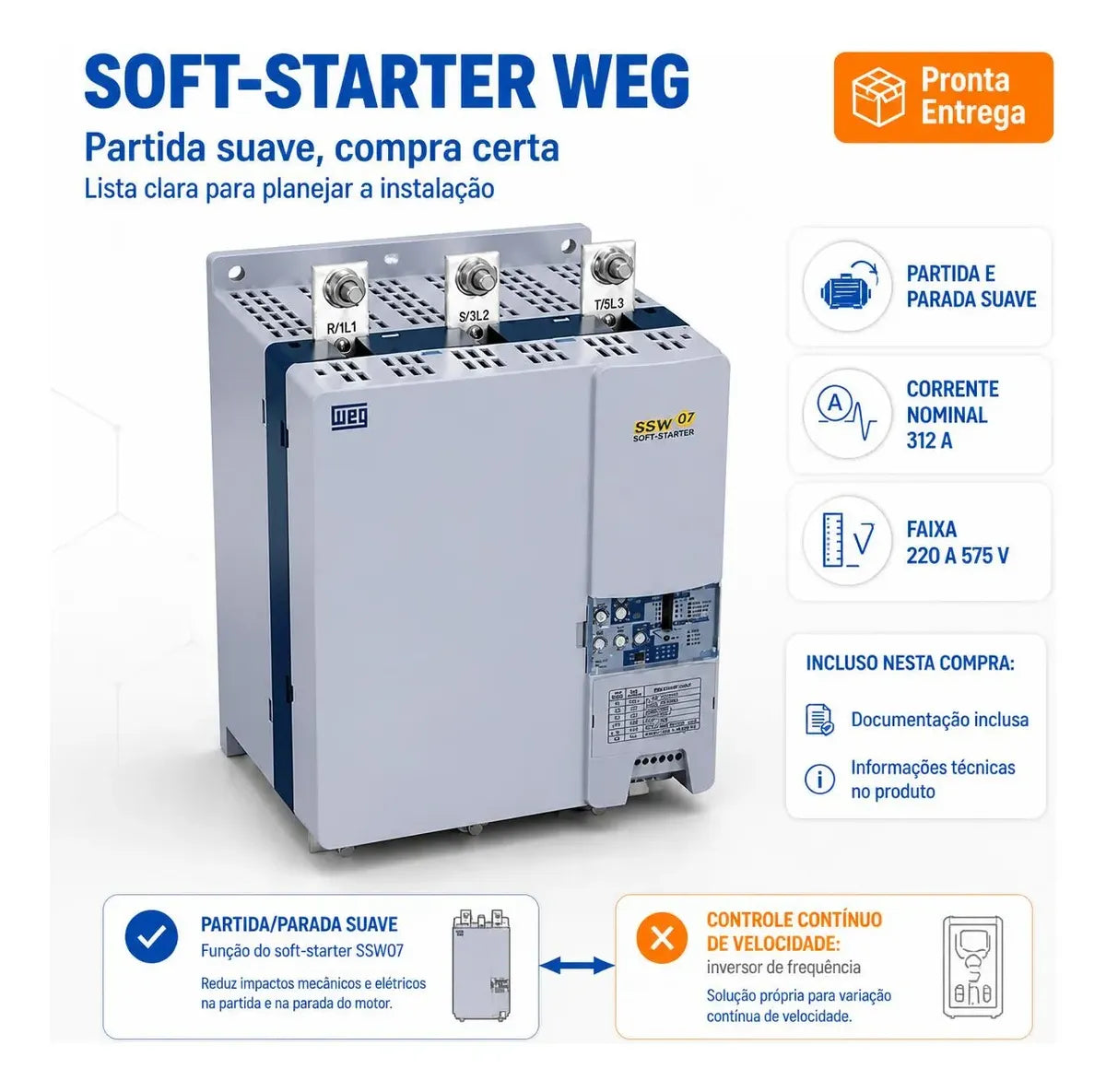

 CORRENTE NOMINAL DE 312 A

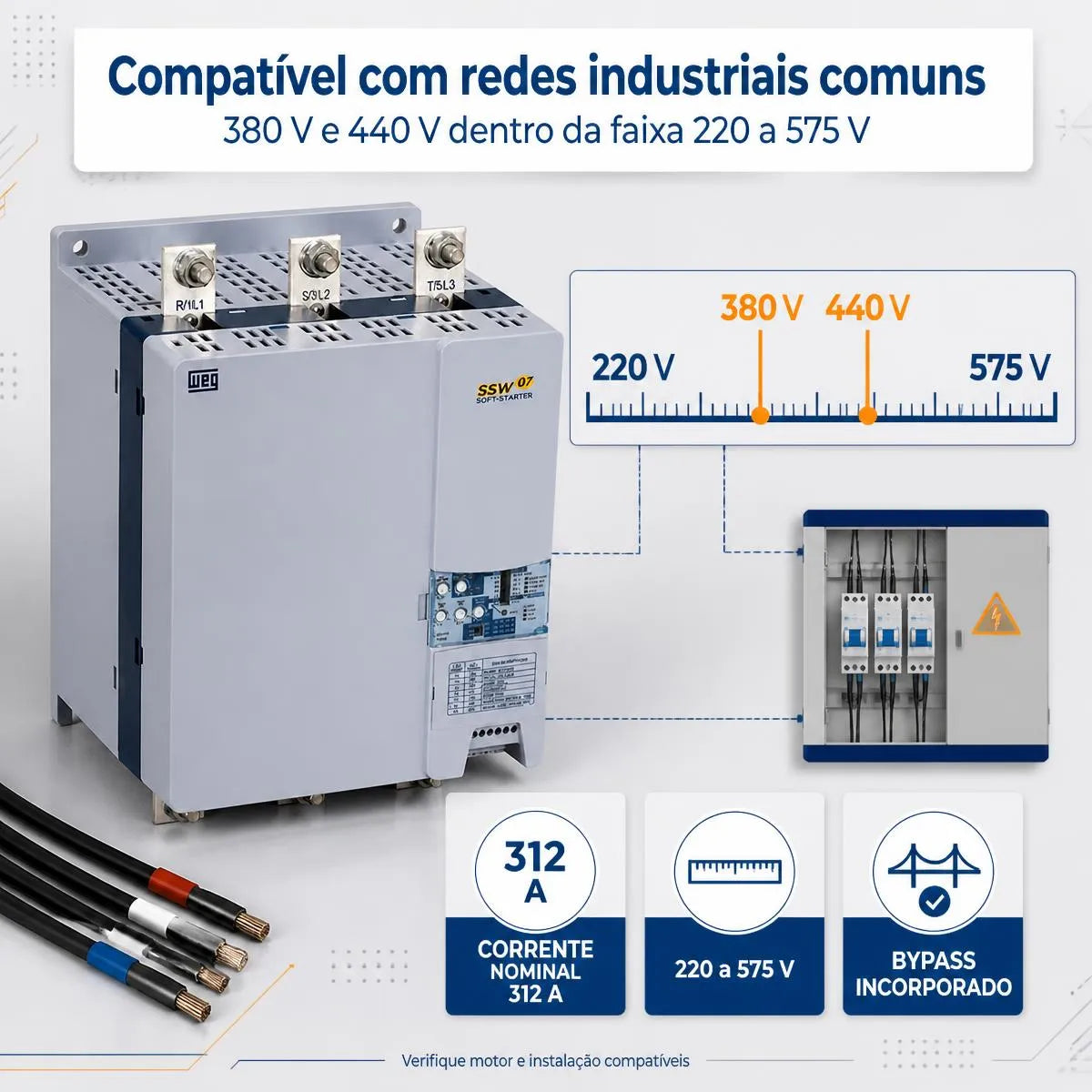

Projetada para motores de indução trifásicos, com corrente nominal de saída de 312 A e tensão de potência entre 220 e 575 Vca.

 CONTROLE NAS 3 FASES

Diferentemente da SSW08, a SSW07 controla as três fases do motor, sendo indicada pela WEG para aplicações mais severas e cargas pesadas.

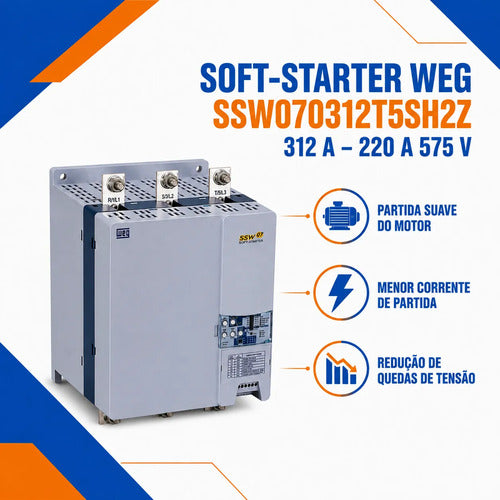

 PARTIDA E PARADA SUAVES

O controle eletrônico da tensão aplicada ao motor reduz os impactos elétricos e mecânicos característicos da partida direta, permitindo aceleração e desaceleração controladas.

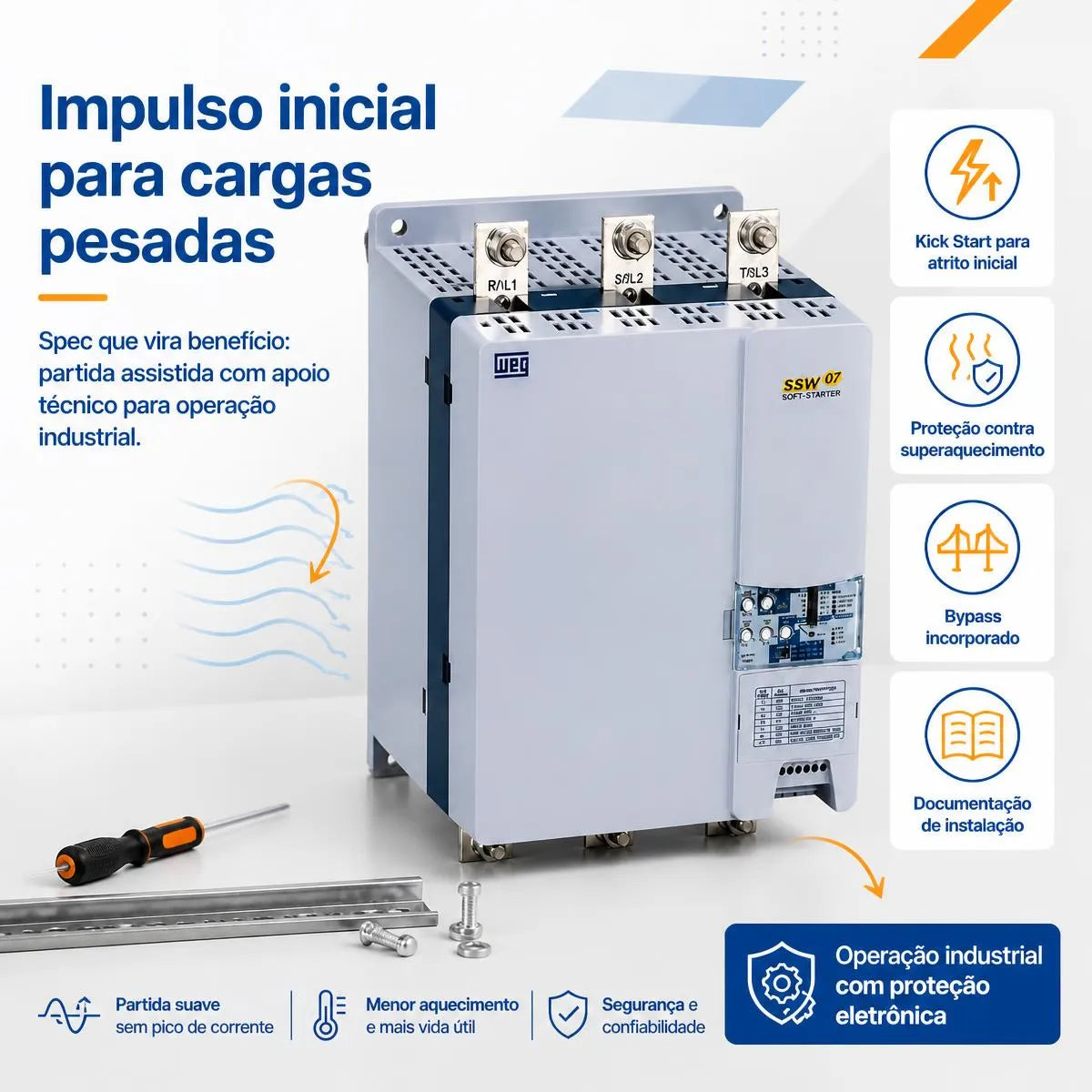

 FUNÇÃO KICK START

Possui Kick Start, desenvolvida para auxiliar a partida de cargas que apresentam elevado atrito estático ou maior torque inicial.

 PROTEÇÃO ELETRÔNICA DO MOTOR

A linha oferece proteção eletrônica integral do motor, relé térmico eletrônico e recurso de imagem térmica, aumentando a segurança do conjunto de acionamento.

 ATENÇÃO AO GRAU DE PROTEÇÃO

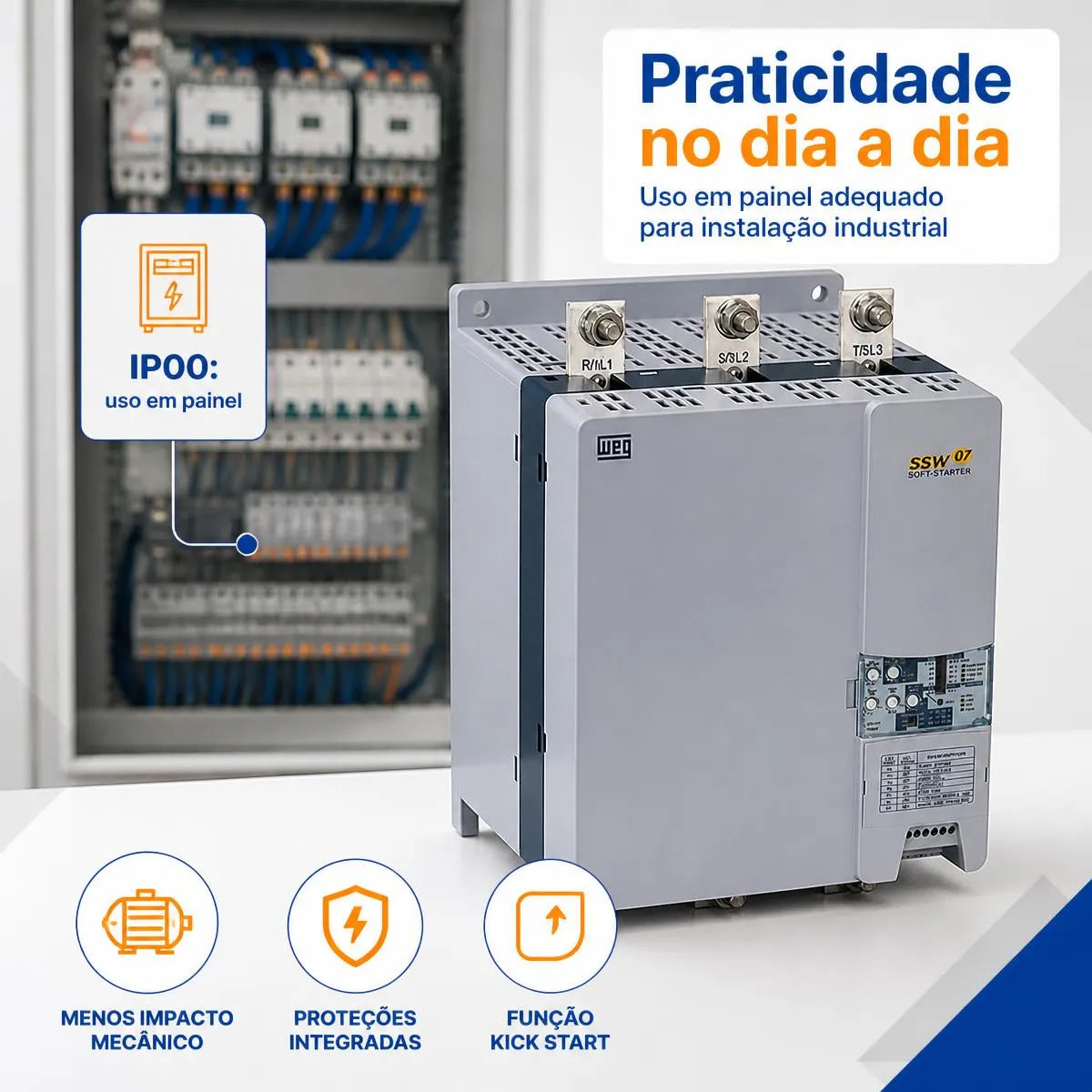

Este modelo de 312 A / tamanho 4 possui grau de proteção IP00. Portanto, não é um equipamento para ficar exposto diretamente ao ambiente: deve ser instalado corretamente em painel/quadro elétrico adequado. A WEG prevê elevação para IP20 por meio de acessório específico.

 O QUE VOCÊ PRECISA SABER

1. A SSW070312T5SH2Z serve para qualquer motor trifásico entre 220 e 575 V?

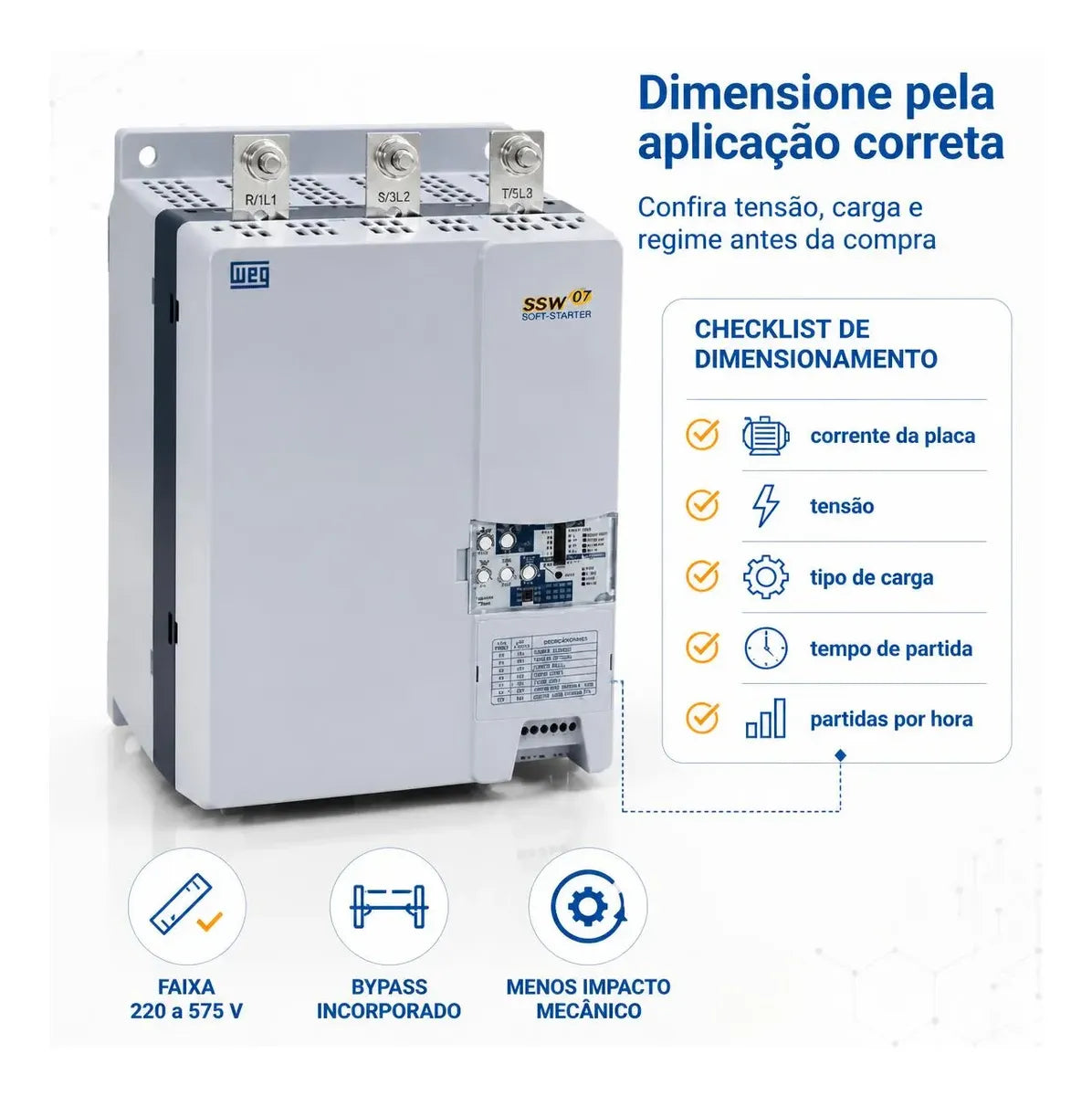

Não automaticamente. A faixa de tensão da soft-starter é de 220 a 575 Vca, porém o dimensionamento deve considerar principalmente a corrente nominal do motor, tipo de carga, regime de partida e número de partidas por hora. Os valores de potência informados pela WEG são referências e podem variar conforme a aplicação.

2. Precisa instalar um contator de bypass externo?

Não para exercer a função de bypass. A SSW07 já possui bypass incorporado, um dos principais diferenciais da linha. Isso reduz a necessidade de componentes adicionais especificamente para essa função.

3. O que significa “H2” no código SSW070312T5SH2Z?

No modelo de tamanho 4, H2 identifica alimentação de controle/ventilação em 220 V. A documentação atual da WEG diferencia H1 para 110 V e H2 para 220 V; portanto, esse detalhe deve ser conferido antes da instalação.

 DESCRIÇÃO DETALHADA

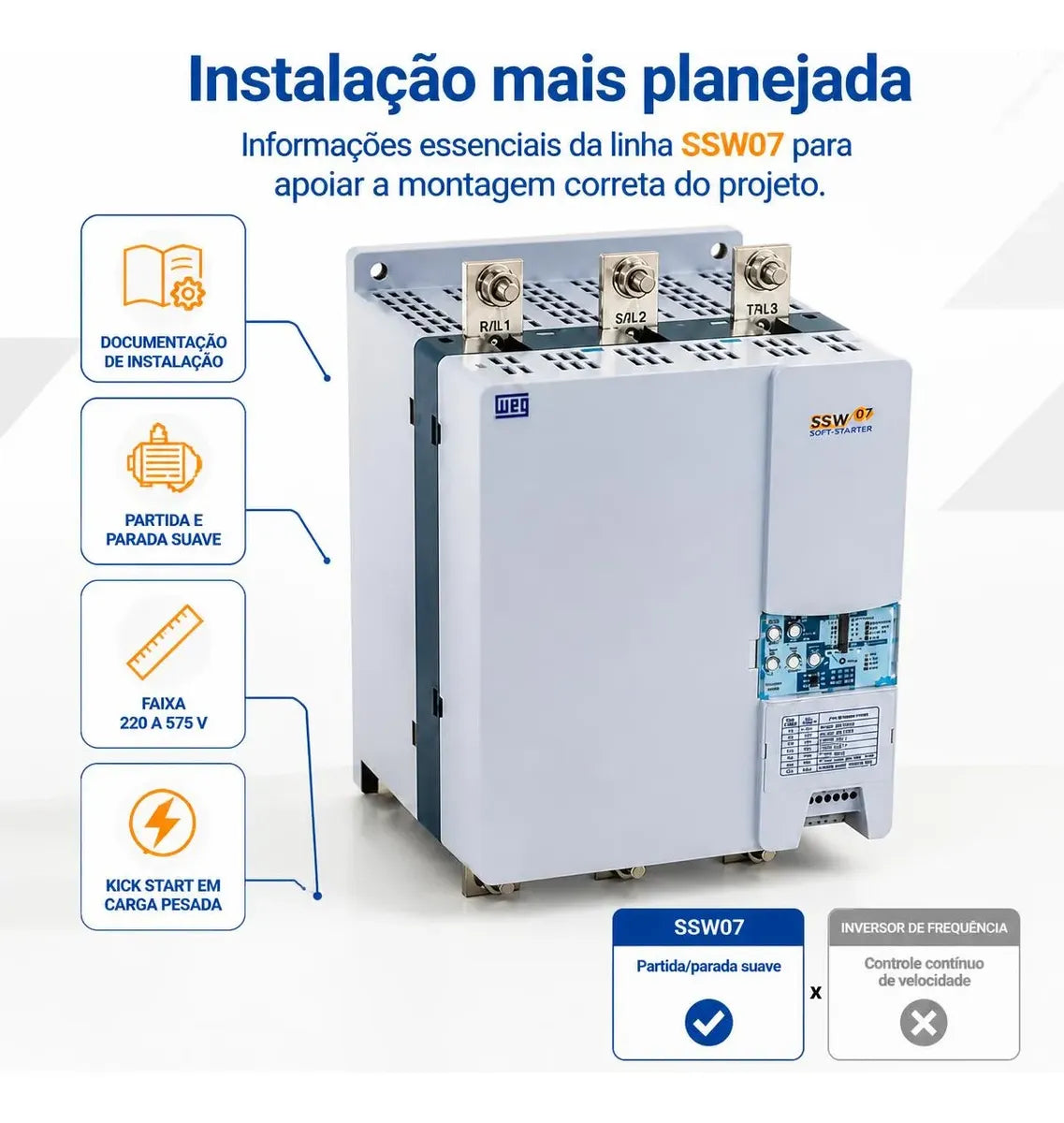

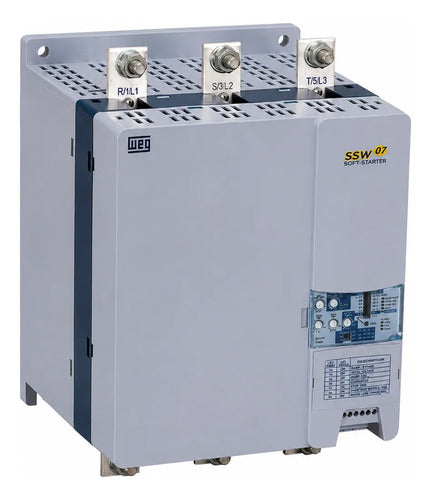

A Soft Starter WEG SSW070312T5SH2Z da linha SSW07 foi desenvolvida para acionamento industrial de motores de indução trifásicos, oferecendo corrente nominal de 312 A e faixa de tensão de potência de 220 a 575 Vca. Seu controle eletrônico sobre as três fases permite realizar partidas e paradas progressivas, reduzindo esforços mecânicos no conjunto acionado e evitando os impactos típicos de uma partida direta.

Entre seus principais diferenciais está o bypass incorporado, que contribui para menor dissipação térmica após a partida e para a otimização do espaço no painel. A SSW07 também conta com função Kick Start, relé térmico eletrônico, proteção eletrônica do motor e controle digital, além de permitir expansão por acessórios opcionais, como IHM e interfaces de comunicação.

Por se tratar da versão 312 A, tamanho 4 e IP00, a instalação deve ser realizada dentro de painel elétrico adequado e por profissional qualificado. A potência do motor não deve ser escolhida apenas com base na tensão: corrente, carga, tempo de aceleração e regime de partidas devem ser considerados no dimensionamento.

 FICHA TÉCNICA E APLICAÇÕES

As dimensões oficiais da WEG para a faixa de 255, 312, 365 e 412 A são 331 × 227 × 242 mm e peso de 11,5 kg. Convertendo para o padrão solicitado: 33,1 cm de altura × 22,7 cm de largura × 24,2 cm de comprimento/profundidade.

POTÊNCIA DE MOTOR — REFERÊNCIA WEG

Para a SSW07 de 312 A, a WEG apresenta os seguintes valores referenciais de motor máximo:

Importante: esses valores são referenciais para motores trifásicos WEG de 4 polos e condições de carga leve. Para dimensionamento definitivo, a WEG orienta considerar os dados reais do motor e da aplicação.

APLICAÇÕES RECOMENDADAS

Indicada, após dimensionamento técnico, para acionamento de:

• Bombas centrífugas
• Compressores
• Ventiladores e exaustores industriais
• Transportadores e esteiras
• Máquinas industriais com elevada inércia
• Equipamentos que necessitam redução do impacto mecânico na partida
• Cargas com maior torque de partida, utilizando o recurso Kick Start
