POR QUE ESCOLHER ESTE PRODUTO?

 O grande diferencial

• Monitora a parada completa (velocidade zero) de motores elétricos antes de liberar o acesso à máquina, aumentando significativamente a segurança dos operadores.
• Compatível com motores monofásicos e trifásicos, CA ou CC, inclusive sistemas com inversor de frequência e soft-starter.

 Compatibilidade / Instalação

• Alimentação 220 Vca (50/60 Hz).

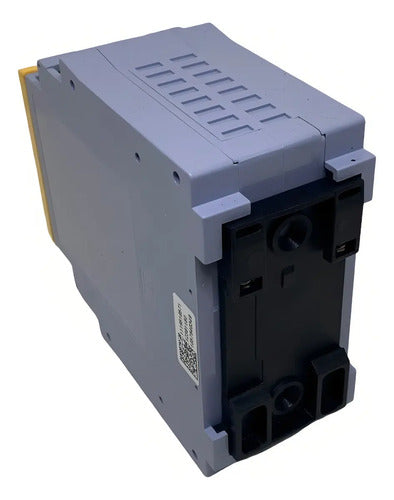

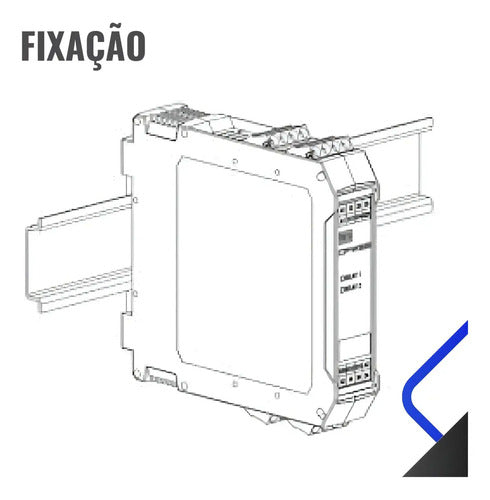

• Instalação rápida em trilho DIN 35 mm.
• Conexão por bornes.
• Possui 1 contato de segurança (NA) e 1 contato auxiliar (NF).
• Ideal para integração em circuitos de segurança conforme NR12.

 Resistência

• Grau de proteção IP20 (uso em painéis elétricos).
• Certificação TÜV Rheinland.
• Categoria de segurança PL d, SIL 2 e SILCL 2.
• Equipamento protegido contra falhas internas e tentativas de fraude.

 Perfil de Uso

Ideal para:

• Máquinas industriais
• Prensas
• Esteiras transportadoras
• Misturadores
• Serras industriais
• Máquinas com partes rotativas
• Sistemas sujeitos à NR12
• Linhas automatizadas

O QUE VOCÊ PRECISA SABER

Ele substitui um inversor de frequência?

Não. O SZS-W/22 não controla velocidade do motor. Sua função é detectar quando o motor realmente parou, permitindo liberar portas, proteções ou comandos com segurança.

Funciona com motores alimentados por inversor de frequência?

Sim. Foi desenvolvido para operar também em aplicações com inversores de frequência e soft-starters.

Pode ser instalado fora do painel elétrico?

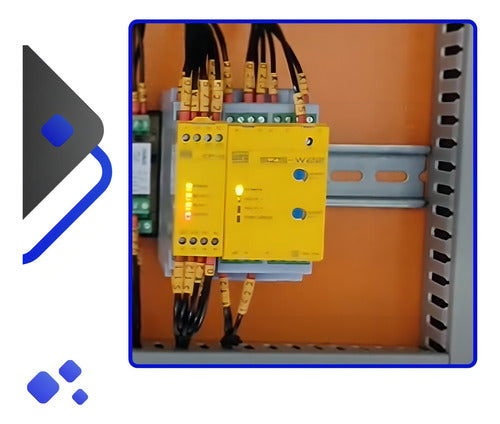

Não é recomendado. Seu grau de proteção é IP20, portanto deve ser instalado em painel elétrico protegido, sobre trilho DIN.

 DESCRIÇÃO DETALHADA

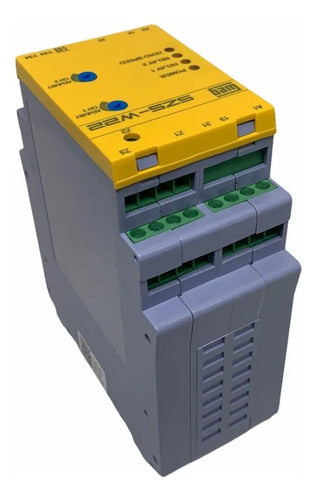

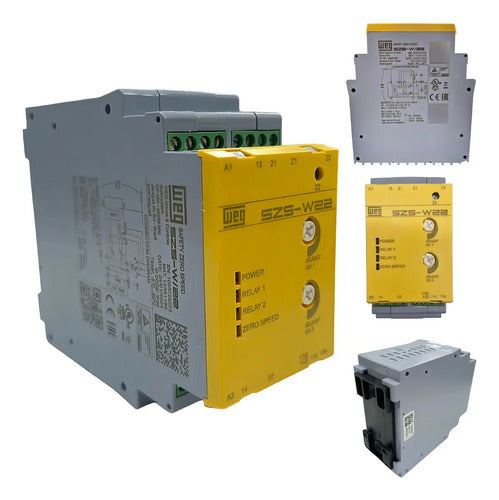

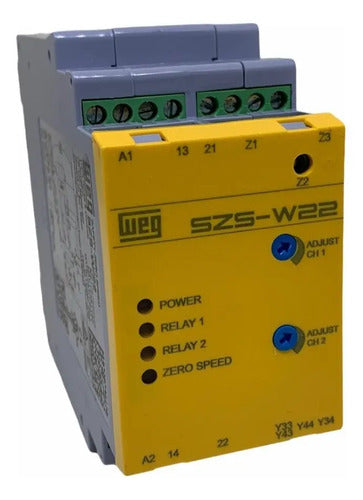

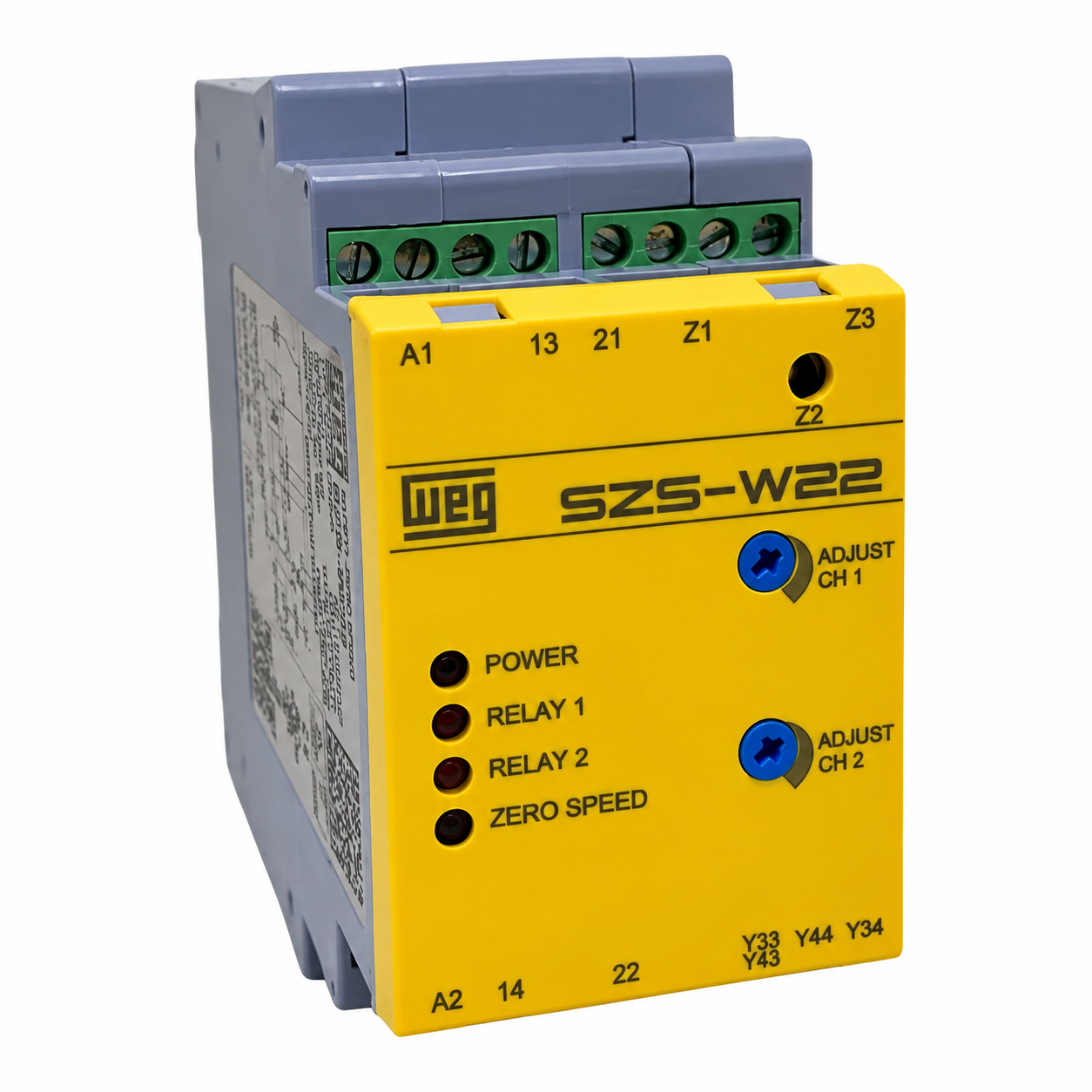

O Relé de Segurança WEG SZS-W/22 é um monitor de velocidade zero desenvolvido para garantir que motores e partes móveis estejam completamente parados antes da liberação de portas, proteções ou intervenções de manutenção. Trata-se de um componente fundamental para sistemas de segurança de máquinas que precisam atender às exigências da NR12 e normas internacionais de segurança funcional.

Seu funcionamento baseia-se na detecção da tensão residual gerada nas bobinas do motor durante a inércia do rotor, permitindo identificar com precisão a condição de parada. Além disso, o equipamento realiza autocheck interno, monitora ruptura de cabos e foi projetado para que qualquer falha resulte em condição segura, aumentando a confiabilidade da instalação.

Compacto, de fácil instalação em trilho DIN e compatível com motores CA ou CC, monofásicos ou trifásicos, o SZS-W/22 é amplamente utilizado em máquinas industriais, células robotizadas e sistemas automatizados onde a segurança operacional é indispensável.
